4.1 產品執行標準

本流量計執行 JB/T7385-2015《氣體腰輪流量計》行業標準、JJG 633-2005《氣體容積式流量計》檢定規程.符合 GB 3836.1-2010《爆炸性環境 第 1 部分:設備通用要求》的有關部分和 GB 3836.4-2010《爆炸性環境第 4 部分:由本質安全型""保護的設備》標準。

4.2 準確度等級

在量程范圍內準確度等級為:1.0 級和 1.5 級；1.0 級:Qt～ Qmax 為±1.0%,Qmin～Qt 為±2.0%;1.5 級:Qt~Qmax 為±1.5%,Qmin～Qt 為±3.0%,其中,Qt=0.2Qmax.

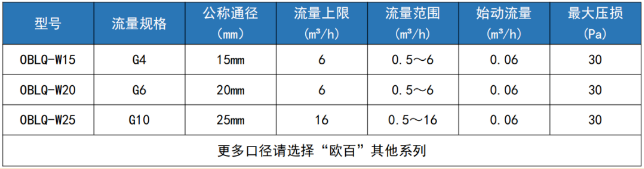

4.3 流量計基本參數見表

4.4. 使用條件

● 環境溫度：-40℃～+55℃；

● 介質溫度：-30℃～+80℃；

● 相對濕度：0%～95%；

● 大氣壓力：70kPa～110kPa。

4.5. 供電方式

●（內電源）電池供電：3.6V 鋰電池供電，靜態電流≤180uA，屏幕實時顯示 電池電量以提示用戶更換電池，連續工作時間≥5 年，工作電壓允許范圍 DC(3.2～4.2)V。

● （外電源）DC24V 供電：允許范圍 DC18V～DC28V，整機功耗≤2W。

4.6. 輸入信號

● 流量信號：可接 3V 頻率脈沖(0～2000)Hz；

● 溫度信號：-35℃～+125℃（PT1000 鉑電阻，測量誤差：≤±0.5℃）；

● 壓力信號：0MPa～6MPa（測量誤差：≤±0.5%）；（特殊情況協商供貨）

注：所有輸入信號，修正儀內部已正確連接，用戶請不要自行拆接。

4.7. 輸出信號

● 脈沖信號：通過設置可以選擇以下 5 種方式之一。

脈沖輸出方式選 0：未經修正的工況脈沖信號(流量脈沖信號), 經光電隔 離放大后由 PLo 接口輸出，需接 24VDC 外電源，高電平≥20V，低電平幅度 ≤1V；傳輸距離≤50m。脈沖輸出方式選 1：定標脈沖信號（與 IC 卡閥門控制器配套），邏輯門電 路輸出，高電平幅度≥2.8V，低電平幅度≤0.2V，單位脈沖代表標準體積量可設定范圍：0.01m3～9.99 m3；設置時要注意輸出最大頻率不可超過 200Hz。IC 接口輸出，可接或不接外電源；不接外電源時此為默認輸出方式；傳輸距離≤8m。

脈沖輸出方式選 2：與標況或工況體積流量成正比的頻率信號(0～ 2000Hz)，2000HZ 對應的流量為電流環 20mA 對應標況或工況流量值；頻率信號經光電隔離放大后由 PLo 口輸出，需接 24VDC 外電源，高電平幅度≥20V，低電平幅度≤1V；傳輸距離≤50m。

脈沖輸出方式選 3：線性修正后工況脈沖, 經光電隔離放大后由 PLo 接口輸出，需接 24VDC 外電源，高電平幅度≥20V，低電平幅度≤1V；傳輸距離≤50m。

脈沖輸出方式選 4：標況體積累積增加 1m3輸出定量脈沖，經光電隔離放 大后由 PLo 接口輸出，需接 24VDC 外電源，高電平≥20V，低電平幅度≤1V, 每 m3輸出定量脈沖數可設置，設置時要注意輸出最大頻率不可超過 2000Hz；傳輸距離≤50m。

● 4mA～20mA 電流環標準電流：可選擇的對應輸出量有標況流量、工況流量；4mA 對應 0 m3/h，20mA 對應標況流量值可設置；傳輸距離≤200m，供電為 24VDC 外電源；4～20mA 標準模擬信號輸出可以接成三線制或兩線制；默認三線制方式。

● 電池欠壓報警信號（BL）：邏輯門電路輸出，正常輸出低電平，幅度≤0.2V ；報 警輸出高電平，幅度≥2.8V ，負載電阻≥100kΩ。

● 上、下限報警信號（UP 、LP）：光電隔離開集電極（OC）輸出，正常狀態 OC 門截止，報警狀態 OC 門導通，最大負載電流 50mA，外電源提供驅動電流,需接 24VDC 外電源。

4.8. MODBUS485 通訊

通訊速率：4800bps、9600bps、19200 bps、38400 bps、57600 bps；通訊方式：半雙工、8 位數據位、1 位停止位、無奇偶校驗；采用 MODBUS 通訊協議 RTU 模式；用戶可以非常方便的把儀表通過有線或 無線模式接入各自的計算機系統中，可遠傳被測介質的溫度、壓力、瞬時流 量、標準體積總量、儀表有關參數、故障代碼、運行狀態、歷史記錄；傳輸距離≤2000m；通訊時需接 24VDC 外電源。

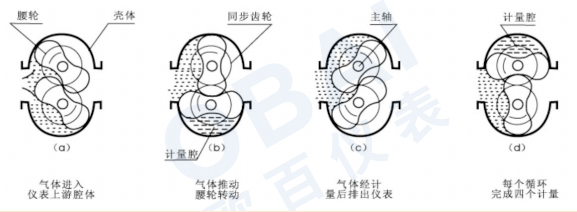

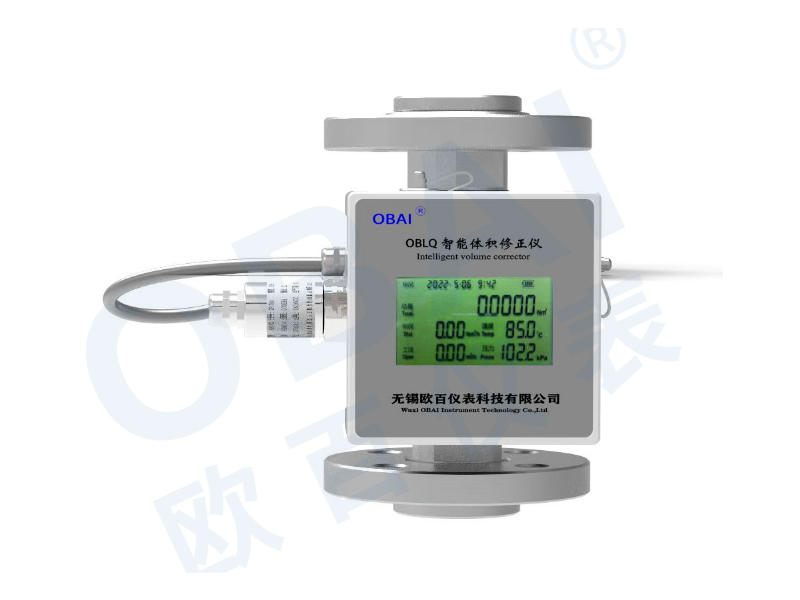

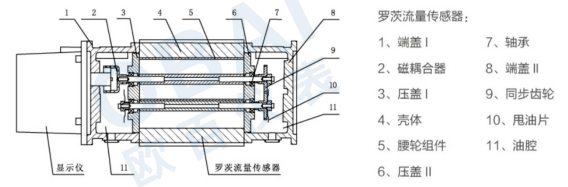

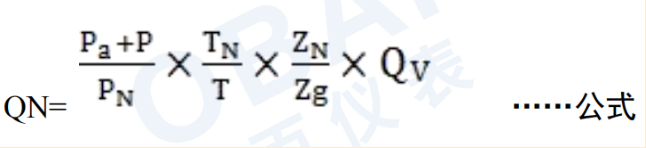

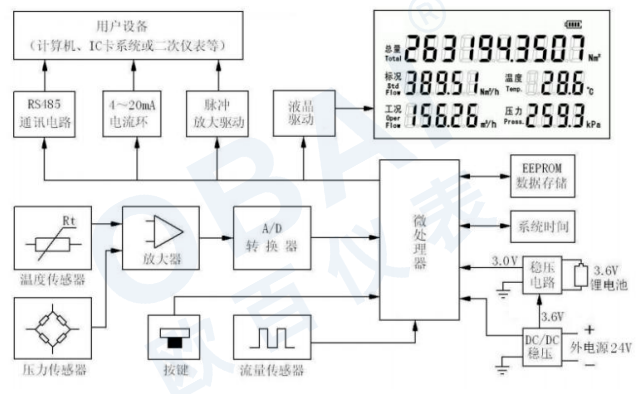

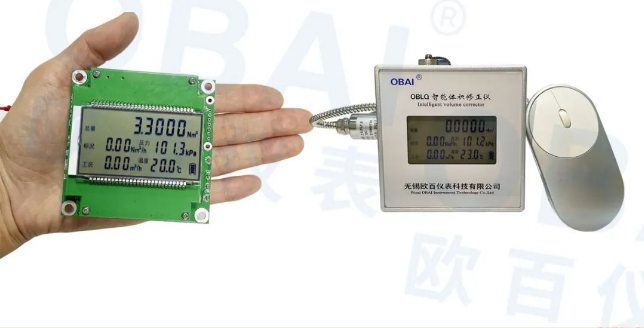

OBLQ-W 智能體積修正儀集流量傳感器、溫度傳感器、壓力傳感器和智能流量積 算儀于一體，實現流量的溫壓補償和壓縮因子修正，直接顯示標準狀態下的體積流量，按公式（1）的氣態方程計算、補償。氣態方程如下：

式中：QN—標況下的體積流量（Nm3/h）， QV—工況下的體積流量（m3/h）， Pa —當?shù)卮髿鈮毫?KPa)，P—修正儀測量的表壓（KPa），PN—標準狀況下的大 氣壓（101.325KPa），TN—標準狀況下的絕對溫度（293.15K），T—被測流體的絕對溫度 K，ZN—?dú)怏w在標況下的壓縮系數；Zg—?dú)怏w在工況下的壓縮系數。

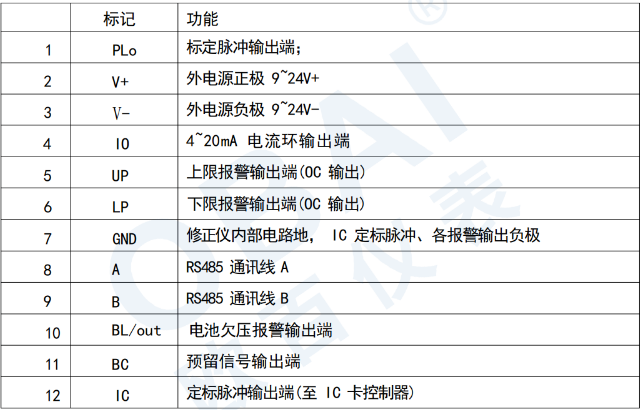

6.1 外輸出接端口標記、功能：

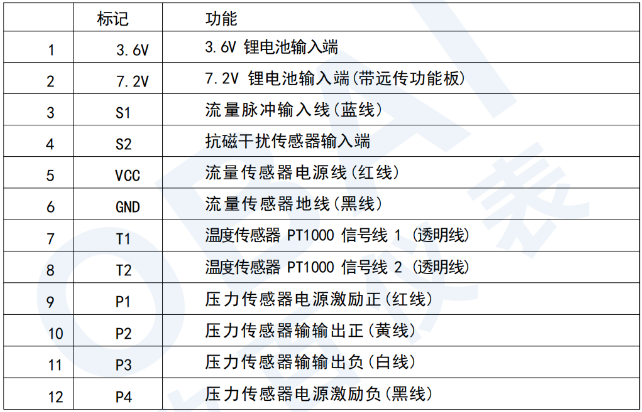

6.2 內部接線端口(傳感器，電池)標記、功能:

6.3 電流環連接

4~20mA 電流環標準模擬信號傳輸距離≤200m，供電為+24VDC 外電源；4~ 20mA 標準模擬信號輸出可以接成三線制或兩線制。

三線制：接線方法: V+,V-分別接 24V 外電源正負；IO 為電流環輸出電流端。4~20mA 電流輸出電路電壓與外接負載回路最大電阻關系為：RL(max) ＝(VS-2) /20mA= (24-2) V／20mA＝1100Ω， 則配接負載電阻應選 RL ≤1100Ω。電源 電壓與外接負載回路電阻關系見圖，回路負載電阻應在工作區內選擇。

三線制連接時儀表電路由外電源供電工作,內部電池?cái)嚅_(kāi)。

兩線制：接線方法: V+接 24V 外電源正；IO 為電流環輸出電流端,接 24V 外電源負。4~20mA 電流輸出電路電壓與外接負載回路最大電阻關系為：RL(max) ＝(VS-13) /20mA= (24-13) V／20mA＝550Ω， 則配接負載電阻應選 RL ≤550Ω。電源電 壓與外接負載回路電阻關系見圖，回路負載電阻應在工作區內選擇。

兩線制連接時除電流外環電路外儀表其他電路都由內部電池供電工作。

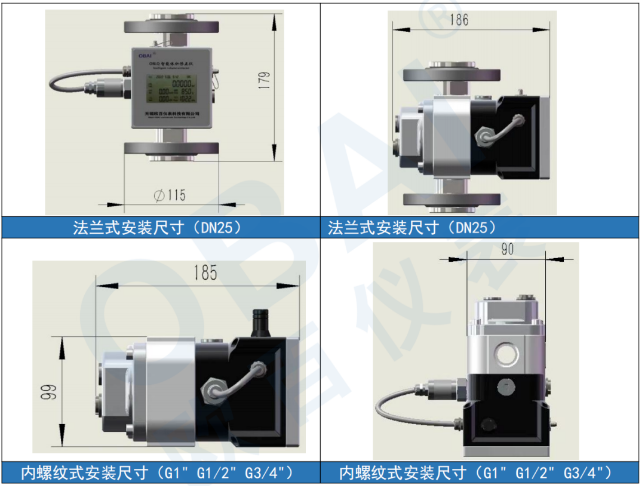

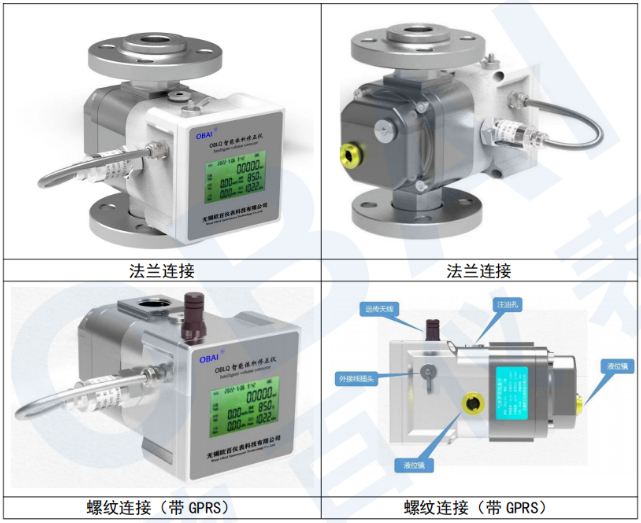

7.1 流量計與管道的連接: 流量計采用法蘭連接的方式,法蘭安裝尺寸符合 GB/T9119-2010 法蘭標準。

7.2 流量計與管道的連接: 流量計采用法蘭螺紋的方式,螺紋安裝尺寸符合 GB/T12716-2011 螺紋標準。

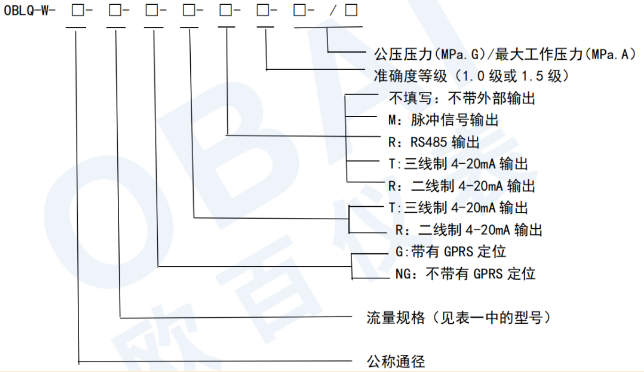

用戶訂購本產品時應根據管道公稱壓力、介質名稱、介質最高壓力、介質溫度、流量范圍、環境條件選擇合適規格在選型時,若有不明之處,可直接與本公司聯系。

填寫實例:若用戶需訂購準確度等級為 1.0 級,公稱通徑為 DN15,流量規格為 G10,螺紋連接：G1 螺紋，帶有 GPRS 定位,需要與 IC 卡連接 并且要求 RS485 輸出,管道公稱壓力為 1.6MPa,最大工作壓力為0.2MPa(絕對壓力)的氣體渦輪流量計,則訂貨填寫如下:

OBLQ-20-G-I-R-1.0-1.6/0.2

8.1 選型實例

已知某一供氣管線的實際工作壓力為(表壓)0.8MPa~1.2MPa,介質溫度范圍為-5℃~+40℃,供氣量為 300~1000Nm2/h(標況流量),在不考慮天然氣組分的情況下,要求確定流量計的規格型號分析:說明書表1中給出的流量范圍為工況流量范圍,而本例中給出的流量范圍是標況流量范圍,因此,必須根據氣態方程先將標況流量換算成工況流量,然后再選擇合適的口徑。

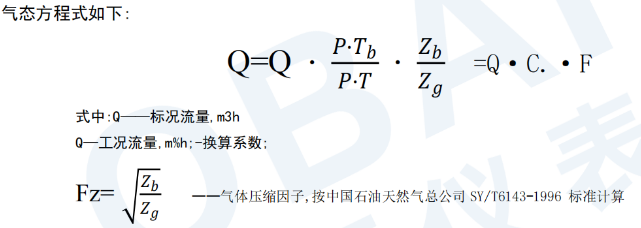

氣態方程式如下:

附錄表六中的數據僅供參考,其數據按天然氣的真實相對密度 Gr=0.600,氮?dú)夂投趸寄柗謹?shù)

均為 0.00 計算所得,當介質壓力低于 0.5MPa 時,均可按 Z,Z.=1.00 估算

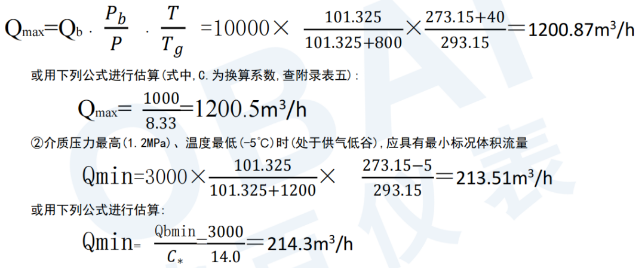

計算: ①當介質壓力最低(0.8MPa)、溫度最高(+40℃)時(處于供氣峰期),應具有最大標況體積流量(選型時可暫不考慮 FZ 的影響,當?shù)卮髿鈮喝?101.325kPa):

即工作狀態下介質的流量范圍為 213.51～1200.87m3h.由表一查得,OBLQY200-1600 流量范圍為 1600m%h 滿足要求, 這樣客戶選擇用 DN200 的規格的.

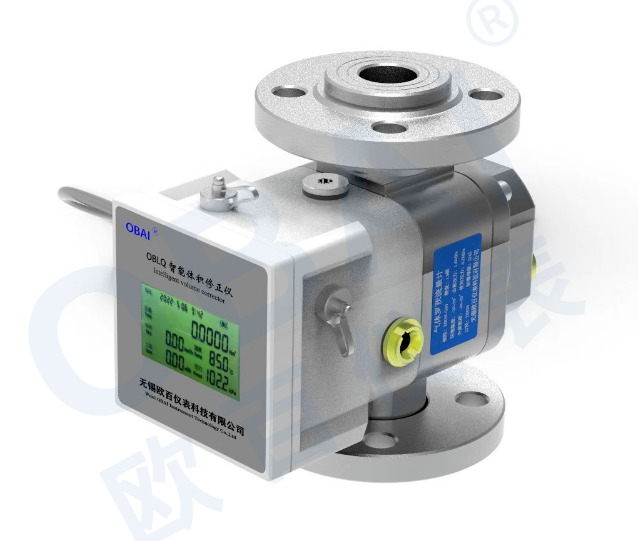

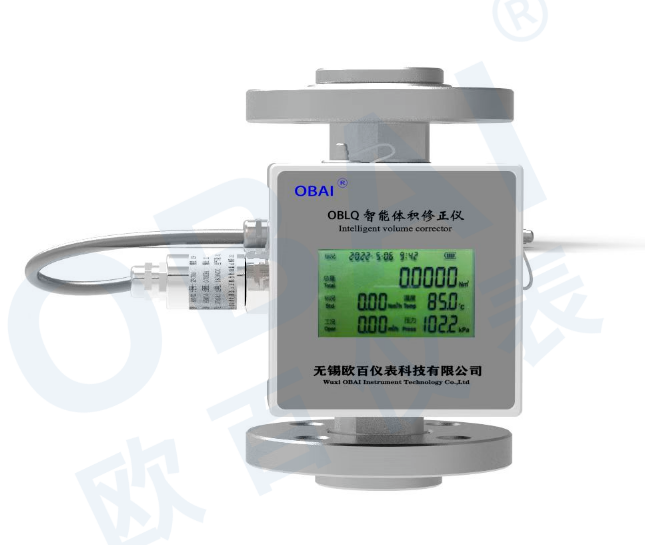

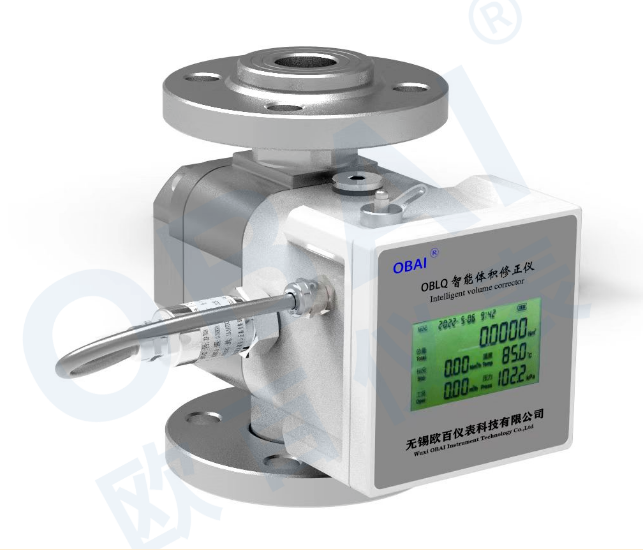

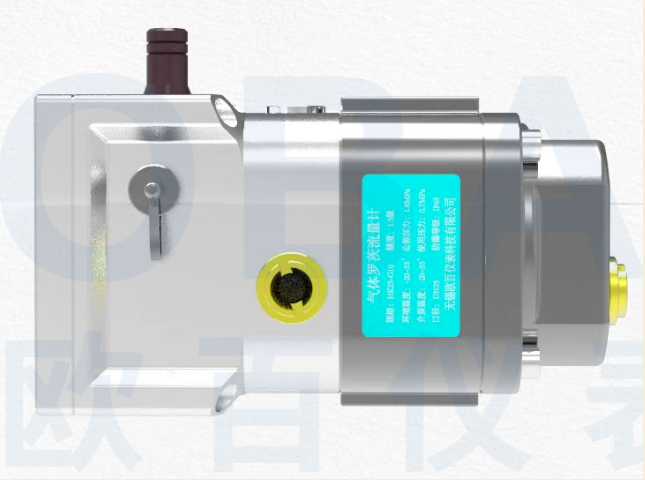

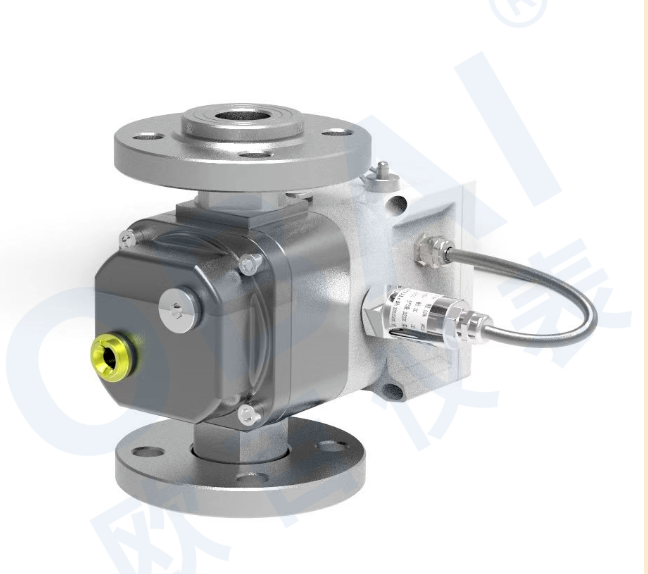

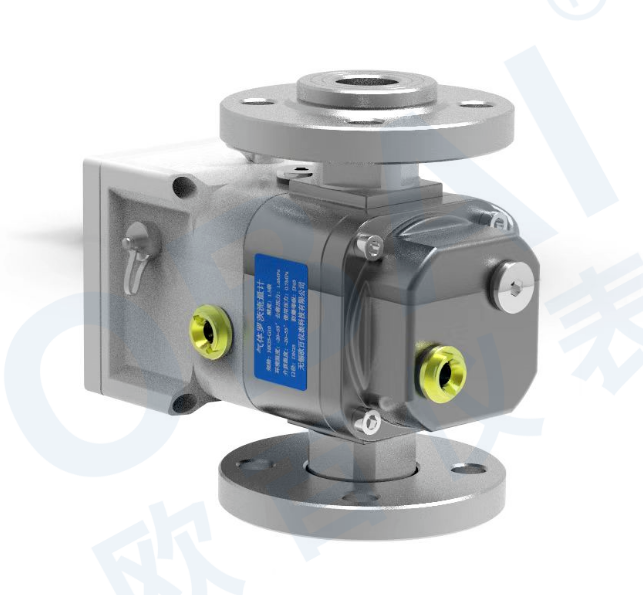

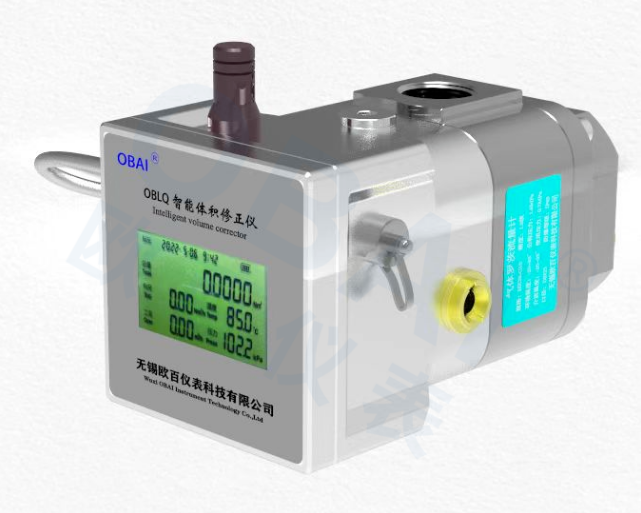

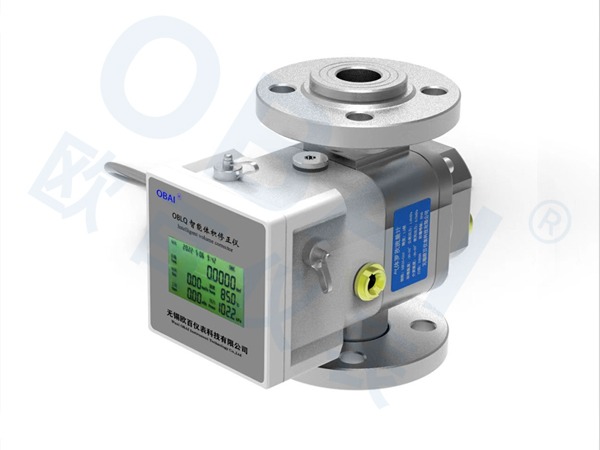

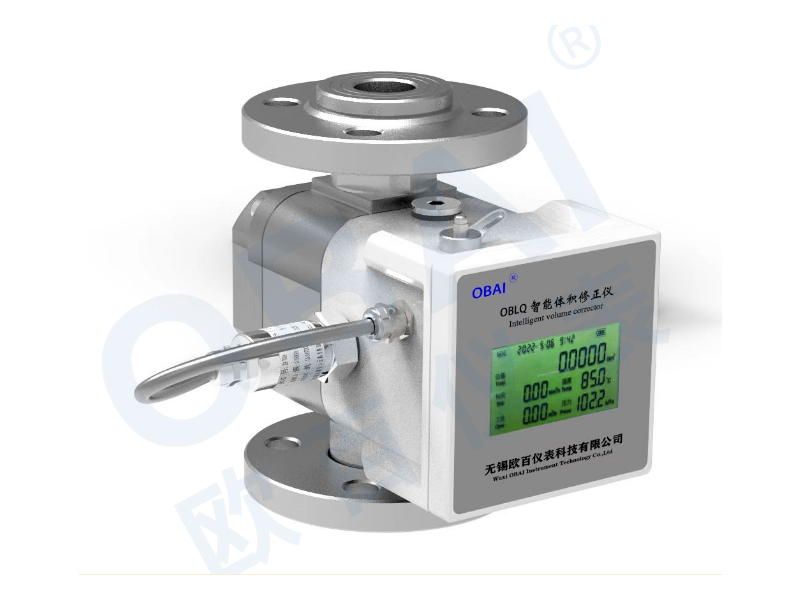

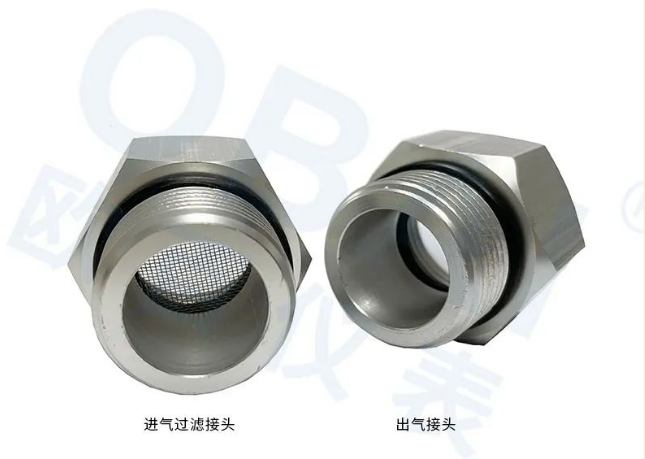

OBLQ-W 系列展示

9.1、流量計應裝入牢固的紙箱、木箱內（中、小口徑裝泡沫加紙箱），不應在箱內自由竄動，搬運時應小心輕放，不允許野蠻裝卸。

9.2、流量計運輸貯存條件應按 GB/T9329-1999《儀器儀表運輸運輸貯存基本環境條件及試驗方法》要求。

9.3、流量計的貯存應符合以下條件：

?◆ 防雨防潮

?◆ 不受機械振動或沖擊

?◆ 溫度范圍：5℃～40℃

?◆ 相對濕度：不大于 90%

?◆ 環境不含腐蝕性氣體

10.1、開箱時先檢查外部包裝的完好性，再根據裝箱單核對箱內物品及隨機文件是否完整。

10.2、隨機文件及物品

1） 氣體流量計

2)   裝箱單

3） 產品說明書

4） 產品合格證

5） 出廠校準單

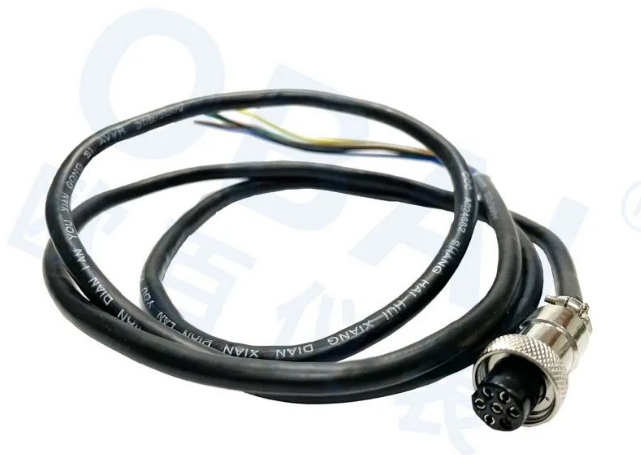

6） 九芯專用信號線

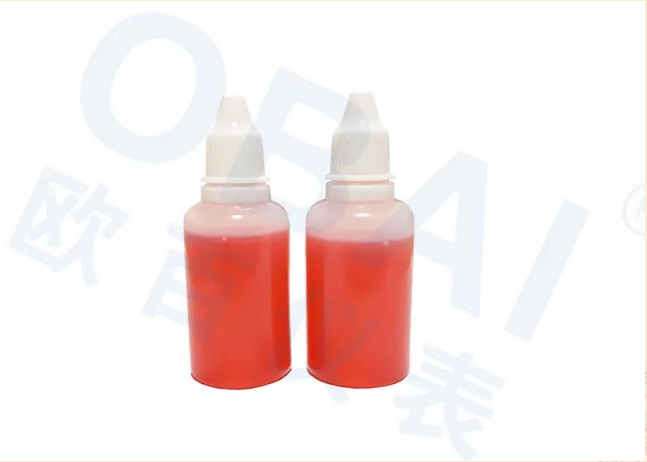

7） 進口軸承專用油×2
